سلام! به عنوان تامین کننده ترانسفورماتورهای تک فاز، اغلب در مورد نیازهای زمین برای این نیروگاه های کوچک سؤال می شود. بنابراین، فکر کردم این پست را برای به اشتراک گذاشتن آنچه در طول سال ها آموخته ام، تنظیم کنم.
بیایید با اصول اولیه شروع کنیم. اتصال زمین ترانسفورماتور تک فاز بسیار مهم است. این فقط یک اقدام ایمنی تصادفی نیست. این یک گام مهم در حصول اطمینان از کارکرد خوب ترانسفورماتور و ایمن ماندن افراد اطراف آن است. هنگامی که یک ترانسفورماتور به زمین متصل می شود، مسیری را برای عبور جریان الکتریکی ایمن به زمین در صورت بروز خطا فراهم می کند. این می تواند از شوک الکتریکی، آتش سوزی و آسیب به خود ترانسفورماتور جلوگیری کند.
اکنون، ممکن است از خود بپرسید، "دقیقاً چه چیزی باید زمین شود؟" خوب، چند جزء کلیدی وجود دارد. ابتدا محفظه فلزی ترانسفورماتور باید به زمین متصل شود. این به این دلیل است که اگر یک خطای الکتریکی در داخل ترانسفورماتور وجود داشته باشد، محفظه ممکن است انرژی بگیرد. با اتصال به زمین، مطمئن می شویم که هر جریان سرگردانی مستقیماً به زمین می رود، به جای اینکه خطری برای هر کسی که ترانسفورماتور را لمس می کند، ایجاد کند.
نقطه خنثی سیم پیچ ثانویه نیز نیاز به زمین دارد. در یک ترانسفورماتور تک فاز، سیم پیچ ثانویه ولتاژ خروجی را تامین می کند. نقطه خنثی مانند مرجع "صفر" برای سیستم الکتریکی است. اتصال زمین به تثبیت ولتاژ و محافظت از تجهیزات الکتریکی متصل به ترانسفورماتور کمک می کند. به عنوان مثال، اگر شما یکپایه ترانسفورماتور 25 Kva نصب شده استبا تامین برق یک ساختمان کوچک، زمین خنثی اطمینان حاصل می کند که چراغ ها و لوازم برقی یک ولتاژ ثابت و ایمن دریافت می کنند.
اما واقعاً چگونه این اجزا را زمینبندی کنیم؟ چند روش مختلف وجود دارد. یکی از راه های رایج استفاده از الکترود زمین است. این معمولا یک میله یا لوله فلزی است که به داخل زمین رانده می شود. سپس هادی زمین که یک سیم است از محفظه فلزی ترانسفورماتور یا نقطه خنثی به الکترود اتصال به زمین متصل می شود. الکترود زمین باید به اندازه کافی عمیق در زمین دفن شود تا تماس خوبی با خاک برقرار کند. عمق معمولی حدود 8 فوت است، اما این می تواند بسته به شرایط خاک متفاوت باشد.
مقاومت سیستم اتصال زمین نیز بسیار مهم است. ما می خواهیم که مقاومت تا حد امکان پایین باشد. یک مقاومت بالا می تواند مانع از جریان صحیح جریان خطا به زمین شود که هدف از اتصال زمین را از بین می برد. برای اندازه گیری مقاومت از دستگاه خاصی به نام تستر مقاومت زمین استفاده می کنیم. اگر مقاومت خیلی زیاد باشد، ممکن است لازم باشد الکترودهای زمینی بیشتری اضافه کنیم یا از نوع دیگری از مواد زمینی استفاده کنیم.

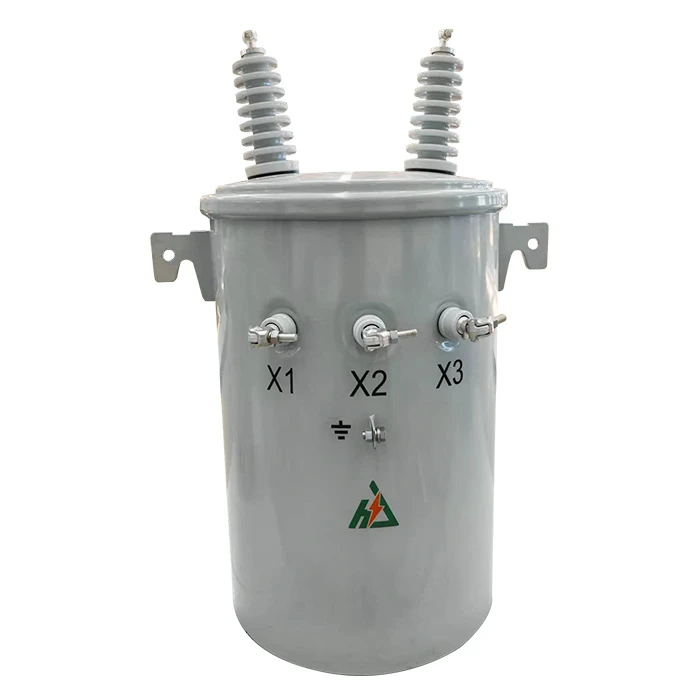

یکی دیگر از جنبه های مهم اندازه هادی زمین است. هادی باید به اندازه کافی ضخیم باشد تا جریان خطا را ایمن منتقل کند. اگر خیلی نازک باشد، ممکن است در حین خطا بیش از حد گرم شود و ذوب شود، که اصلا خوب نیست. اندازه هادی به اندازه ترانسفورماتور و مقدار جریان خطای طراحی شده برای رسیدگی بستگی دارد. برای یکترانسفورماتور تک فاز 167 KVA، در مقایسه با یک ترانسفورماتور کوچکتر، مثلاً 10 کیلو ولت آمپر، به یک هادی زمین بسیار بزرگتر نیاز دارید.
استانداردها و مقررات ایمنی نقش بسیار زیادی در همه این موارد ایفا می کنند. در ایالات متحده، کد ملی برق (NEC) الزامات خاصی برای اتصال به زمین ترانسفورماتورهای تک فاز دارد. این استانداردها برای اطمینان از اینکه هر نصب به درستی انجام شده و ایمن است وجود دارد. کشورهای مختلف ممکن است کدها و مقررات خاص خود را داشته باشند، بنابراین همیشه مهم است که هنگام نصب ترانسفورماتور با مقامات محلی مشورت کنید.
بیایید در مورد برخی از سناریوهای دنیای واقعی صحبت کنیم. تصور کنید در حال نصب aترانسفورماتور تک فاز 50kvaدر یک سایت صنعتی کوچک اولین کاری که باید انجام دهید این است که مطمئن شوید منطقه ای که می خواهید ترانسفورماتور را در آن قرار دهید مناسب است. سپس، الکترودهای زمین را با رعایت دستورالعملهای عمق مناسب وارد زمین میکنید. پس از آن، هادی اتصال زمین را از محفظه ترانسفورماتور و نقطه خنثی به الکترودهای اتصال به زمین متصل می کنید. همچنین مقاومت سیستم اتصال زمین را دو برابر کنید تا مطمئن شوید که در محدوده قابل قبول است.
اگر در حال انتخاب ترانسفورماتور تک فاز هستید، مهم است که از همان ابتدا الزامات اتصال زمین را در نظر بگیرید. اطمینان حاصل کنید که متوجه شده اید که ترانسفورماتور از نظر زمین به چه چیزی نیاز دارد و آیا سایت شما می تواند این الزامات را برآورده کند. یک برقکار حرفه ای می تواند کمک بزرگی در این فرآیند باشد. آنها تمام نکات و نکات مربوط به اتصال زمین را می دانند و می توانند اطمینان حاصل کنند که نصب به درستی انجام شده است.
به عنوان یک تامین کننده، من همیشه از ارائه اطلاعات واضح در مورد الزامات اتصال به زمین برای ترانسفورماتورهای تک فاز خود اطمینان حاصل می کنم. ما می خواهیم مشتریان ما تجربه ای بدون دردسر داشته باشند و بدانند که ترانسفورماتورهای آنها با خیال راحت نصب شده است. اگر در مورد محصولات ما یا الزامات زمینی سؤالی دارید، در تماس با ما دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا برای نیازهای برق خود انتخاب مناسبی داشته باشید.
برای هرگونه درخواست خرید یا بحث در مورد نیازهای خاص خود با ما تماس بگیرید. ما مشتاق همکاری با شما و ارائه بهترین ترانسفورماتورهای تک فاز برای برنامه شما هستیم.
مراجع
- کد ملی برق (NEC)
- استانداردهای IEEE در مورد ایمنی الکتریکی و سیستم های زمین
